투명 ABS(MABS) 완전 가이드: 물성, 등급 및 응용

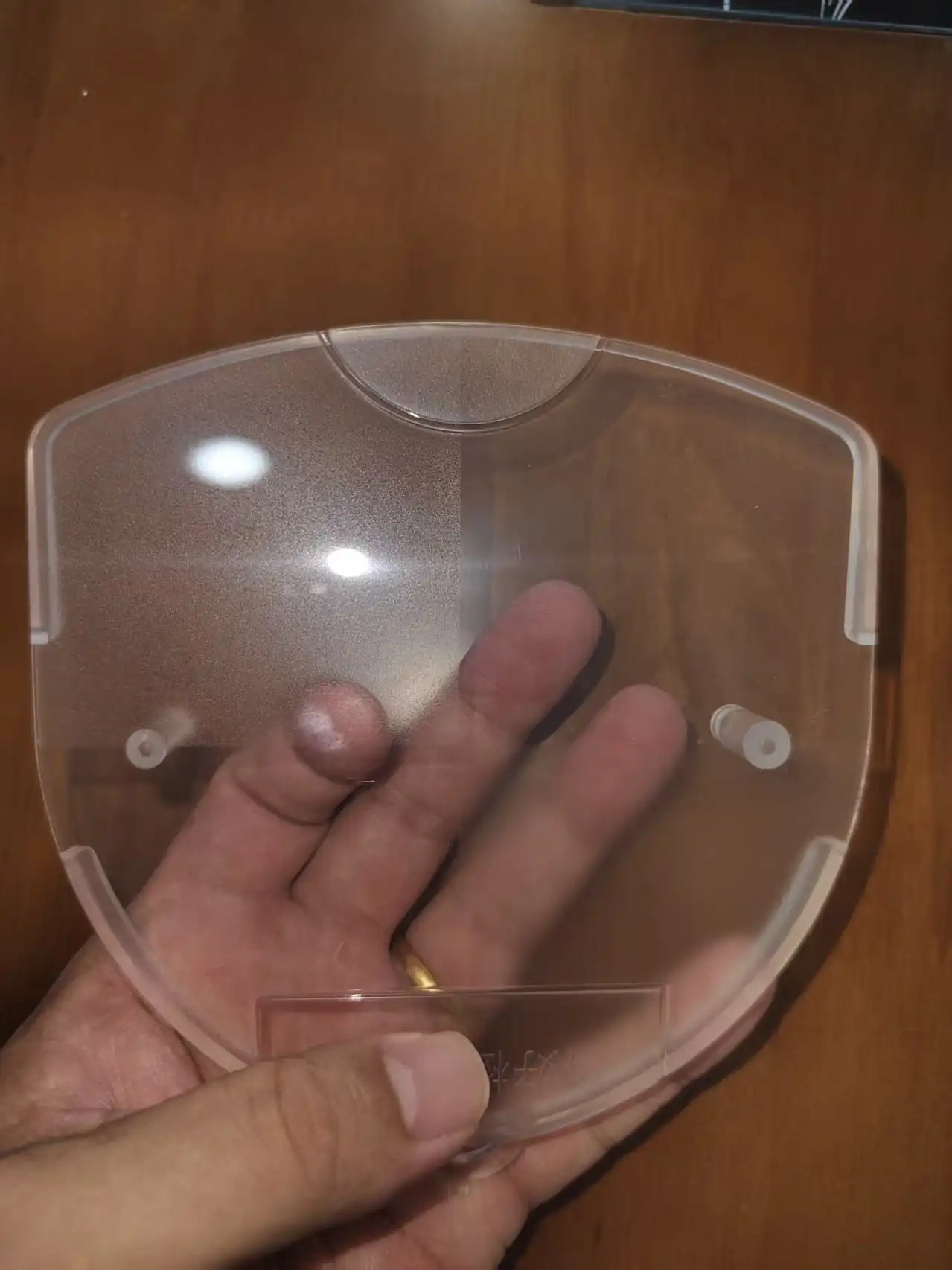

MABS는 MMA(메타크릴산 메틸)를 ABS 베이스 수지와 공중합하여 생산됩니다. MMA 성분은 ABS의 우수한 내충격성(일반적으로 Izod 15-25 kJ/m²)을 유지하면서 광투과율을 PMMA에 가까운 85-90%까지 높입니다.

표준 ABS(불투명, 광투과율 10% 미만)와 비교하면 MABS는 투명성과 인성이라는 독특한 균형을 제공합니다. PMMA와 비교하면 내충격성이 5-10배 높고 응력 하에서 쉽게 크레이징되지 않습니다.

MABS의 주요 특성: 광투과율 85-90%, 헤이즈 3% 미만, 인장 강도 45-55 MPa, 열변형 온도(1.82 MPa) 80-95°C, Izod 충격 강도 15-25 kJ/m². 값은 등급에 따라 다릅니다.

MABS, PMMA, 표준 ABS 중 선택은 우선순위에 따라 달라집니다:

- 표준 ABS: 불투명, 가장 저렴, 최고의 인성. 투명성이 필요 없을 때 사용. - PMMA(아크릴): 최고 투명도(92% 이상), 내스크래치성, 그러나 취약. 디스플레이와 렌즈에 최적. - MABS: 85-90% 투명도와 ABS 수준의 인성. 충격을 받으면서 투명해야 하는 부품에 최적.

비용 면에서 MABS는 ABS와 PMMA 사이입니다. 사출 성형에서 MABS는 유동성이 좋아 PMMA보다 얇은 벽을 더 쉽게 채워 뒤틀림 위험을 줄입니다.

일반적인 MABS 응용: 냉장고 야채 서랍, 식품 보관 용기, 화장품 용기, 투명 창이 있는 장난감, 의료 기기, 투명 가전 부품.

MABS로 최대 투명도를 얻으려면 다음 성형 지침을 따르십시오:

- 건조: 80-85°C에서 2-4시간, 수분 0.05% 미만. 젖은 수지는 실버 스트릭과 헤이즈를 유발합니다. - 용융 온도: 220-250°C. 황변을 방지하려면 260°C 이상을 피하십시오. - 금형 온도: 40-60°C(광학 부품은 더 높게). - 사출 속도: 중속~고속; 느린 충전은 플로우 마크를 만들 수 있습니다. - 게이트 설계: 전단 발열과 제팅을 줄이기 위해 큰 게이트 사용.

일반적인 결함: 헤이즈(젖은 수지 또는 낮은 금형 온도), 플로우 마크(느린 충전), 황변(과도한 용융 온도 또는 체류 시간).

투명 ABS를 조달할 때 다음 요소를 평가하십시오:

1. 투명도 수준: 표준 MABS(85-88%) vs 고투명 등급(88-90%). 2. 충격 요구사항: 표준 등급 vs 저온 환경용 고충격 등급. 3. FDA 적합성: 식품 접촉 용도는 FDA 21 CFR 177.1020 적합성 확인. 4. 유동성: 박벽 설계는 고유동 등급 필요. 5. 색상 일관성: 화장품 포장은 로트 간 색상 안정성이 중요.

구매자용: TDS를 요청하고 광투과율, 헤이즈, Izod 충격값이 사양과 일치하는지 확인하십시오. 양산 전에 샘플을 주문하고 실제 금형으로 테스트하십시오.

투명 ABS 등급은 베이스 색조로 구분됩니다: 블루 계열(푸른빛) 등급은 더 차갑고 크리스털 같은 느낌이며, 아이스 계열 등급은 무색 투명에 가깝습니다. 둘 다 투명하지만 색조가 최종 제품 외관에 영향을 미치므로 양산 전에 색상을 반드시 확인하십시오.

시장에서 가장 주류인 4가지 MABS 등급:

- 다구 DG-513(톈진 다구): 시장에서 가장 가성비가 뛰어난 MABS. RoHS 및 SVHC(REACH) 요건을 충족하고 미국 FDA 인증(21 CFR 177.1020)을 획득하여 식품 접촉에 사용할 수 있습니다. Jinsu가 추천하는 MABS 등급입니다. - 치메이 PA-758: 투명도의 업계 기준. 화장품 포장과 가전 패널에 널리 사용됩니다. - LG화학 TR-558: 높은 투명도와 우수한 충격 균형. 동남아시아와 미주에서 인기가 높습니다. - 도레이 920: 우수한 내열성과 강성. 까다로운 투명 구조 부품에 적합합니다.

세제와 자주 접촉하는 용도 - 세탁기 뚜껑과 드럼, 로봇 청소기 물탱크, 주방용품과 용기 - 에서 표준 MABS는 시간이 지나면서 응력 균열이 발생할 수 있습니다. 이러한 경우 다구는 세제, 소독제, 세정액을 견디도록 특별히 개발된 내화학성 등급 DG-T519를 제공합니다.

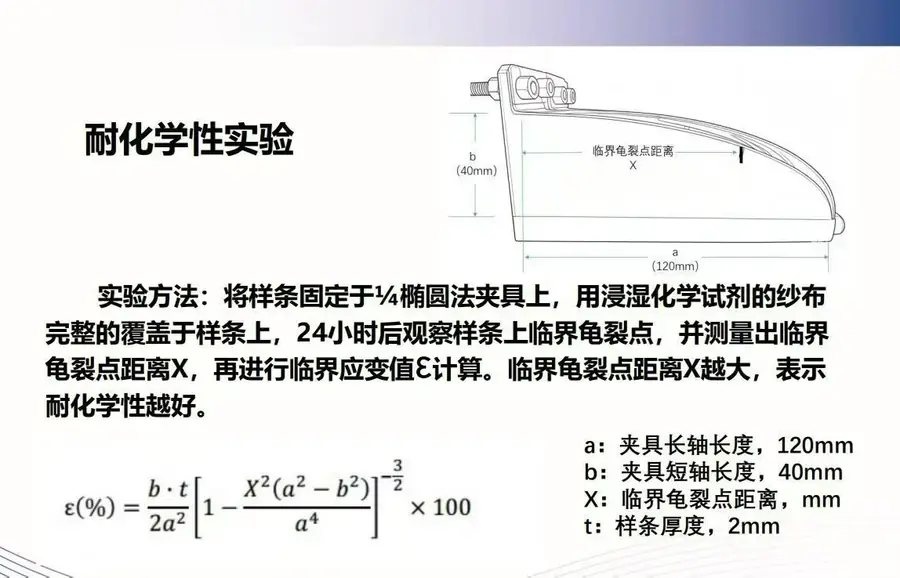

내화학성은 1/4 타원 지그 시험으로 평가합니다: 시험편을 1/4 타원 지그에 고정하고, 화학 시약을 적신 거즈로 시험편 전체를 덮은 후, 24시간 후 시험편의 임계 크레이징 지점을 관찰하고 고정 끝에서의 거리 X를 측정한 다음 임계 변형률 값 E를 계산합니다. 임계 크레이징 거리 X가 클수록 내화학성이 우수합니다.
