ナイロン部品は成形直後の検査を合格しても、湿潤空気中での保管や水中での使用後に寸法が変化することがあります。図面に変更はなくとも、材料の含水率に変化が生じています。ポリアミドはポリマー中に水分を吸収し、その結果として鎖の運動性や間隔が変化することで、寸法だけでなく剛性や衝撃特性も影響を受けます。寸法変化は、具体的なグレード、強化材、形状、湿度、温度、時間に依存するため、「ナイロンの膨張率」として一律の数値を割り当てることはできません。
本記事では、そのメカニズムを解説し、実用的な測定方法を示します。ここで扱うのは成形後の吸湿であり、射出成形前のペレット乾燥とは区別されます。
ナイロンが水分を吸収すると実際に何が起きるのか？
PA6およびPA66は、水と相互作用するアミド基を含んでいます。水がポリマー内部に浸透すると分子間相互作用が変化し、可塑剤として作用します。通常の調湿条件下では、部品の剛性が低下して靭性が高まる一方で、寸法が増加することがあります。また、吸湿には時間がかかります：水分分布が均一になる前段階では、表面層がコア部分よりも多くの水分を含むことがあります。吸湿速度と平衡含水率は、暴露条件や肉厚に依存します。BASFのUltramid技術カタログには、同社の各PAグレードにおける寸法および機械的特性の変化が記載されています。
吸湿膨潤と加水分解は異なる破壊メカニズムです。通常の調湿処理は物理状態を変化させるものであり、適切な条件での乾燥により部分的に元に戻すことができます。一方、高温の水や過酷な媒体への長期暴露は化学的劣化を引き起こす可能性があり、乾燥によって切断されたポリマー鎖を修復することはできません。温度、液体の組成、負荷、および持続時間が、そのリスクの有無を決定します。わずかに寸法が増加しても強度を維持している部品と、脆化または強度低下が生じている部品では、対応策が異なります。用途に応じた材料選定に関する質問については、当社の水処理用ナイロン選定ガイドをご参照ください。BASFは、耐薬品性ガイダンスにおいて、水が剛性と強度に及ぼす影響について論じています。
寸法変化が予測しにくいのはなぜですか？
図面寸法を確認する際の材料の状態が重要です。「成形直後（as molded）」、「乾燥状態」、「指定雰囲気下での調湿状態」、および「水浸漬後」は、それぞれ異なる材料状態を表します。中程度の湿度の空気中で使用される部品に対して、水浸漬試験の結果を代用すべきではありません。同様に、試験片バーの結果が、局所的な応力や複数の壁厚セクションを持つ厚肉リブ付きの実部品を代表するとは限りません。

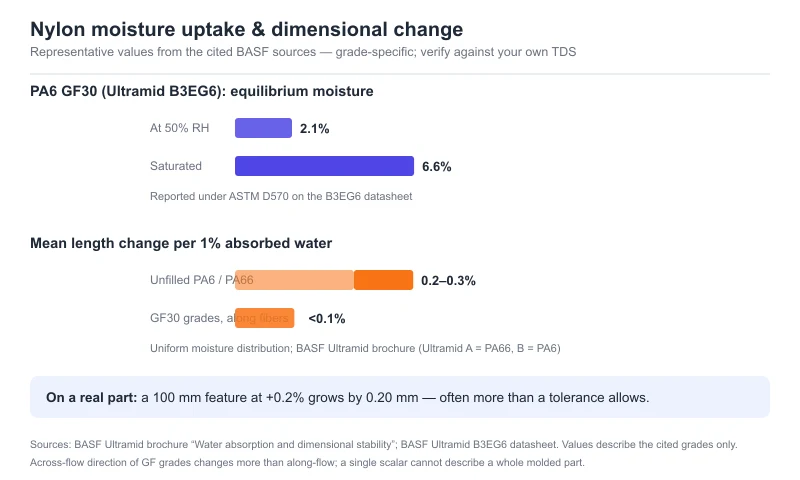

BASFは、均一な水分分布条件下における非強化Ultramid AおよびBグレードについて、吸収水分1%あたりの平均長さ増加は約0.2～0.3%であると報告しています。同じパンフレットでは、ガラス繊維強化グレードについて、繊維配向方向の長さ変化は吸収水分1%あたり0.1%未満であると記載されています。これらは該当する材料と条件に関する公表例であり、Jinsuグレードの許容差や設計係数ではありません。繊維直角方向および実部品の繊維パターンについては、別途測定する必要があります。BASF Ultramid brochure, “Water absorption and dimensional stability”
100 mmの特徴寸法において、0.2%の変化は0.20 mmとなります。これはアセンブリ規模でわずかなパーセンテージが重要になる理由を示す算術的な例示であり、貴社の部品に対する予測値ではありません。ネジ嵌合、シール面、ベアリング座、スナップ嵌合はすべて、1 mm未満の変化にも敏感です。
30%ガラス繊維強化で問題は解決するか？
ガラス繊維は一般的に、繊維配向方向の寸法変化を抑制します。一方で、寸法応答に異方性をもたらすこともあります。射出成形部品では、ゲート形状、流動経路、肉厚、ウェルドラインにより繊維配向が影響を受けます。したがって、単一の「吸湿膨張率」というスカラー値だけでは、PA6 GF30やPA66 GF30部品のすべての特徴を記述することはできません。
強化材を使用しても、ポリアミドマトリックスが水の影響を受けなくなるわけではありません。例えば、BASFのUltramid B3EG6データシートには、この材料が30%ガラス繊維強化PA6グレードであることが明記されており、ASTM D570に基づく報告として、相対湿度50%での含水率が2.1%、飽和状態での含水率が6.6%と記載されています。これらの数値は特定のBASFグレードに関するものであり、すべてのPA6 GF30コンパウンドに適用されるものではありません。あらゆる含水率の数値には、使用環境の湿度および試験条件を併記する必要があることを示しています。BASF B3EG6データシート
ガラス充填部品が保管中に反り変形する場合、含水率および繊維配向、残留応力、肉厚の不均一性を確認してください。方向性のある寸法変化は複数の要因が組み合わさって生じる可能性があり、測定なしに変化の原因を吸収のみによるものと断定すべきではありません。
成形収縮率、熱膨張、吸湿膨張は同一の数値ではない
成形収縮率は、規定の試験条件における成形および冷却過程で生じる寸法差を表す。熱膨張は温度変化に関する現象であり、吸湿膨張は成形後の吸水に関する現象である。持続的な荷重によるクリープや化学的劣化もさらなる寸法変化を引き起こす可能性がある。したがって、データシートに記載された成形収縮率の範囲は、「この完成部品が湿度の高い倉庫内でどの程度寸法が増加するか」という問いに対する答えにはならない。
漏れや組立不良を評価する際は、部品の寸法、質量、温度、湿度、経過年数、荷重履歴を記録すること。破損した湿潤状態の部品を図面のみと比較して測定しても、寸法ドリフトが発生した時点を見逃す可能性がある。
寸法公差が厳密なナイロン部品のための実用的な試験計画
- 使用条件範囲を定義する。 動作温度および保管温度、相対湿度または液体接触、暴露時間、荷重、そして重要な嵌合やシールを記録する。部品を乾燥状態で検査するか、調湿状態で行うか、あるいは使用環境暴露後に検査するかを決定する。
- 正確なコンパウンド（材料グレード）を特定する。 最新のTDS（技術データシート）を取得し、報告されている物性が乾燥状態、調湿状態、浸漬状態のいずれに基づくものであるかを確認する。ポリマーの種類、ガラス繊維含有量、その他の充填材、色、および安定化剤パッケージを記録する。同じ「PA66 GF30」というラベルでも、異なる配合である可能性がある。
- 再現性のある初期状態を設定する。 生産ロット、成形条件、調湿履歴、質量、および重要寸法を記録する。すべての測定時点において、同一の測定位置と測定機器を使用する。

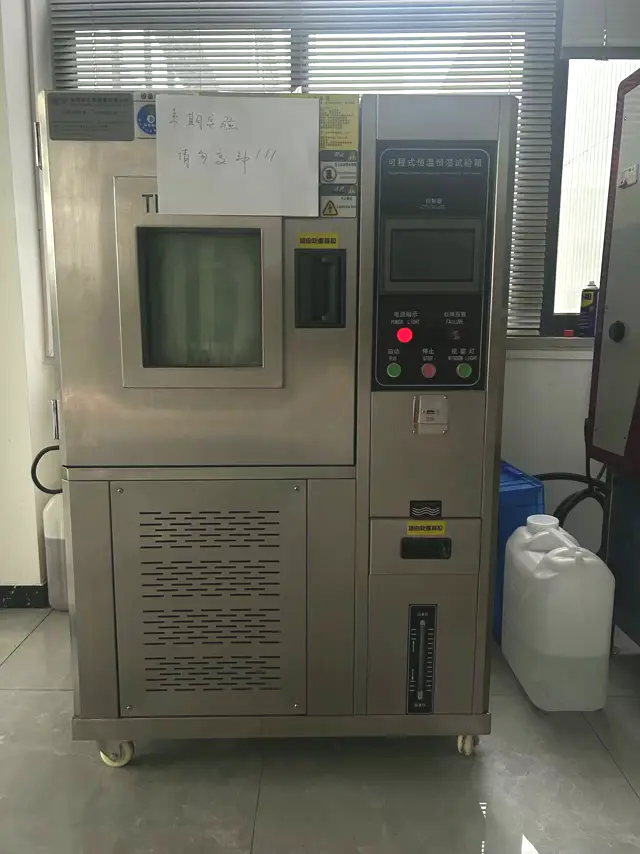

- 試験片と実部品の両方を調湿する。 用途に関連する制御された加湿空気環境を含め、アプリケーションが必要とする場合のみ水または媒体への暴露を追加する。温度、湿度または液体、試験片厚さ、時間を文書化する。ISO 62:2008は、水または加湿空気中における規定プラスチック試験片の吸水方法について説明している。ISO 291:2008は、調湿および試験のための標準大気について扱っている。
- 経時的に質量と寸法を測定する。 長さ、幅、厚さ、機能形状を個別に記録する。ガラス繊維強化部品の場合、流れ方向と直角方向の両方を確認する。アプリケーションで定義された期間または合意された安定化基準に達した時点で試験を終了する。24時間で平衡状態に達すると仮定してはならない。
- ノギスだけでなく機能を確認する。 組立力、トルク、漏れ率、電気的クリアランス、または部品の受入判定を実際に決定する他の特性をテストする。高温、長時間、または化学的に過酷な環境下での暴露がある場合は、寸法だけでなく強度保持率も評価する。
定義された初期乾燥質量に対する吸湿量を求めるには、質量増加率 (%) = (暴露後の質量 − 初期乾燥質量) ÷ 初期乾燥質量 × 100 で計算する。特定の形状については、寸法変化率 (%) = (暴露後の寸法 − 初期寸法) ÷ 初期寸法 × 100 で計算する。各結果の横に初期状態と暴露条件を併記しておくこと。部品が最初から乾燥していない場合は、「吸水」ではなく、その開始状態からの変化として計算結果をラベル付けすること。
ISO 15512:2019は、ペレットや完成品を含むプラスチック中の水分含有量の測定をカバーしており、ISO 62で測定される吸収挙動とは明確に区別されている。一方の結果が他方を置き換えるものではない。
材料選定はどのように変わるべきか？
まず、製品寿命においてアセンブリが許容できる寸法ドリフトの量を決定します。次に、同じ吸湿状態および試験条件の下で特定のコンパウンドを比較します。選択肢には、強化PA6またはPA66グレード、水暴露向けに設計された配合、あるいは異なる水分特性を持つ別のポリアミドが含まれます。「低吸水」と記載されているという理由だけで、どのポリマーファミリーも承認すべきではありません。
熱水耐久性が懸念される場合は、実際のグレードの経時変化および物性保持データを検証してください。「加水分解耐性」の説明は、必ずしも低い吸湿膨張を保証するものではなく、また低い膨張だけでは長期的な加水分解耐性が確立されるわけではありません。水接触部品については、各要件を個別に確認してください。
高精度公差部品用にナイロングレードを選択する場合は、当社のPA6およびPA66材料をご確認ください、または図面、公差、使用条件をお送りください。候補グレードとサンプル試験計画を推奨できますが、最終的な選択は貴社の部品およびプロセスで検証する必要があります。
よくあるご質問
ナイロンペレットの乾燥は、完成品が後から寸法変化することを防げますか？
いいえ。ペレットの乾燥は成形前の水分除去を目的としています。一度成形された部品は、環境中の水分を吸収し、条件依存の状態に近づきます。加工時の水分と使用環境での水分の両方を管理する必要がありますが、その段階は異なります。
吸水による影響は常に不可逆的ですか？
通常の水分吸収は物理的なプロセスであり、部分的には可逆的です。質量や寸法の変化だけでは、永久的な損傷を示すものではありません。熱水への繰り返し曝露、過酷な化学薬品、持続的な応力は、追加的で潜在的に不可逆的な変化を引き起こす可能性があります。これらは個別に試験してください。
サプライヤーの「24時間吸水率」の数値を寸法公差として使用できますか？
いいえ。吸水による質量増加率と長さ変化率は異なる測定項目です。また、24時間の試験では、平衡状態や、実際の肉厚および使用条件を反映していない場合があります。
PA6 GF30とPA66 GF30の吸湿挙動は同じですか？
必ずしも同じではありません。樹脂の化学構造、グレードの配合、繊維量と配向、曝露条件などにより異なります。アプリケーションに適合する乾燥状態および調湿状態において、正確なサプライヤーグレード同士で比較してください。
